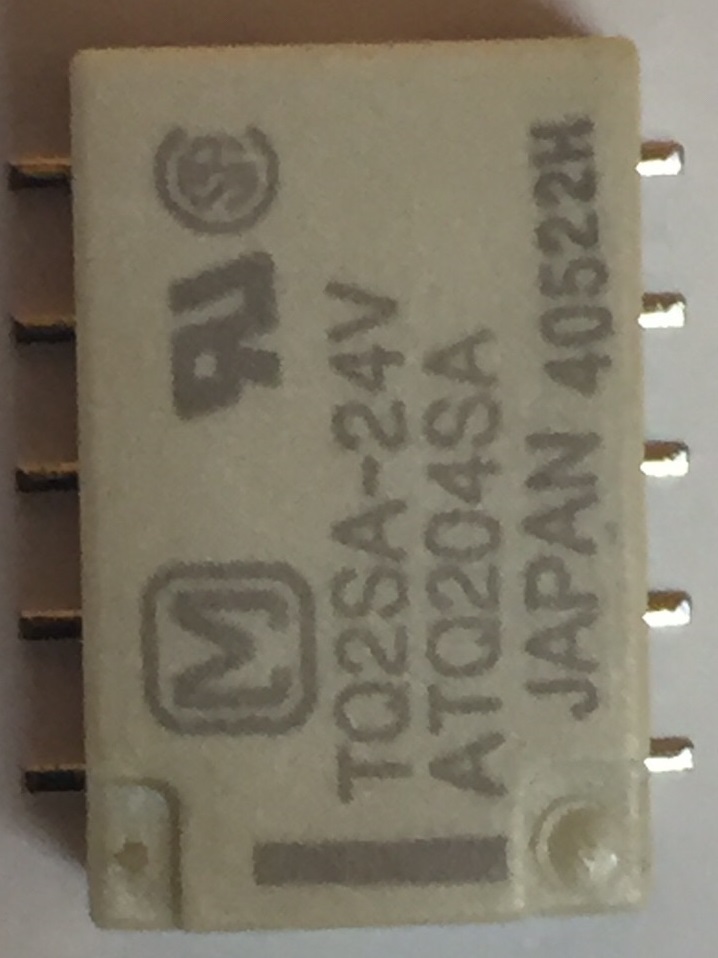

ATQ204SAZ(10個セット)
￥1,705
税込
【品目】 シングルスティブル型、サーフェスマウント端子、24V DC【メーカー】Panasonic
【保護構造】 プラシール型
【端子形状】 サーフェスマウント端子
【接点タイプ】 標準接点型
【接点機構】 B.B.M
【接点構成】 2c
【接点材質】 AgNi系にAuクラッド
【動作機能】 シングルスティブル型
【定格消費電力】 200mW
【コイル定格電圧】 24V DC
【感動電圧 (at20°C)】 定格電圧の75%V以下 (初期)
【開放電圧 (at20°C)】 定格電圧の10%V以上 (初期)
【定格制御容量（抵抗負荷）】 2A 30V DC、0.5A 125V AC
【接点最大許容電流】 2A
【最小適用負荷（参考値）】 10?A 10mV DC
【耐電圧 (初期) ：接点間】 AC1,000V 1分間（検知電流：10mA）
【耐電圧 (初期) ：接点-コイル間】 AC1,500V 1分間（検知電流：10mA）
【耐電圧 (初期) ：異極接点相互間】 AC1,500V 1分間（検知電流：10mA）
【耐サージ電圧 (初期)接点間】 1,500 V (10 x 160?s) (FCC Part 68)
【耐サージ電圧（初期）接点−コイル間】 2,500 V (2 x 10?s) (Telcordia)
【機械的寿命】 1億回以上（開閉頻度180回/分）
【電気的寿命】 10万回以上 (2A 30V DC 抵抗負荷にて)、20万回以上 (1A 30V DC 抵抗負荷にて)、10万回以上 (0.5A 125V AC 抵抗負荷にて) (開閉頻度20回/分）
【使用条件】 温度：−40 〜＋85°C、湿度：5〜85％RH （ただし、氷結、結露しないこと。また2Aの場合は、−40 〜＋70°C以下）
【高さ(mm)】 5.6
【質量 (重量)】 約2g
【サーフェスマウント 系列】 SA タイプ
【保護構造】 プラシール型
【端子形状】 サーフェスマウント端子
【接点タイプ】 標準接点型
【接点機構】 B.B.M
【接点構成】 2c
【接点材質】 AgNi系にAuクラッド
【動作機能】 シングルスティブル型
【定格消費電力】 200mW
【コイル定格電圧】 24V DC
【感動電圧 (at20°C)】 定格電圧の75%V以下 (初期)
【開放電圧 (at20°C)】 定格電圧の10%V以上 (初期)
【定格制御容量（抵抗負荷）】 2A 30V DC、0.5A 125V AC
【接点最大許容電流】 2A
【最小適用負荷（参考値）】 10?A 10mV DC
【耐電圧 (初期) ：接点間】 AC1,000V 1分間（検知電流：10mA）
【耐電圧 (初期) ：接点-コイル間】 AC1,500V 1分間（検知電流：10mA）
【耐電圧 (初期) ：異極接点相互間】 AC1,500V 1分間（検知電流：10mA）
【耐サージ電圧 (初期)接点間】 1,500 V (10 x 160?s) (FCC Part 68)
【耐サージ電圧（初期）接点−コイル間】 2,500 V (2 x 10?s) (Telcordia)
【機械的寿命】 1億回以上（開閉頻度180回/分）
【電気的寿命】 10万回以上 (2A 30V DC 抵抗負荷にて)、20万回以上 (1A 30V DC 抵抗負荷にて)、10万回以上 (0.5A 125V AC 抵抗負荷にて) (開閉頻度20回/分）
【使用条件】 温度：−40 〜＋85°C、湿度：5〜85％RH （ただし、氷結、結露しないこと。また2Aの場合は、−40 〜＋70°C以下）
【高さ(mm)】 5.6
【質量 (重量)】 約2g
【サーフェスマウント 系列】 SA タイプ
